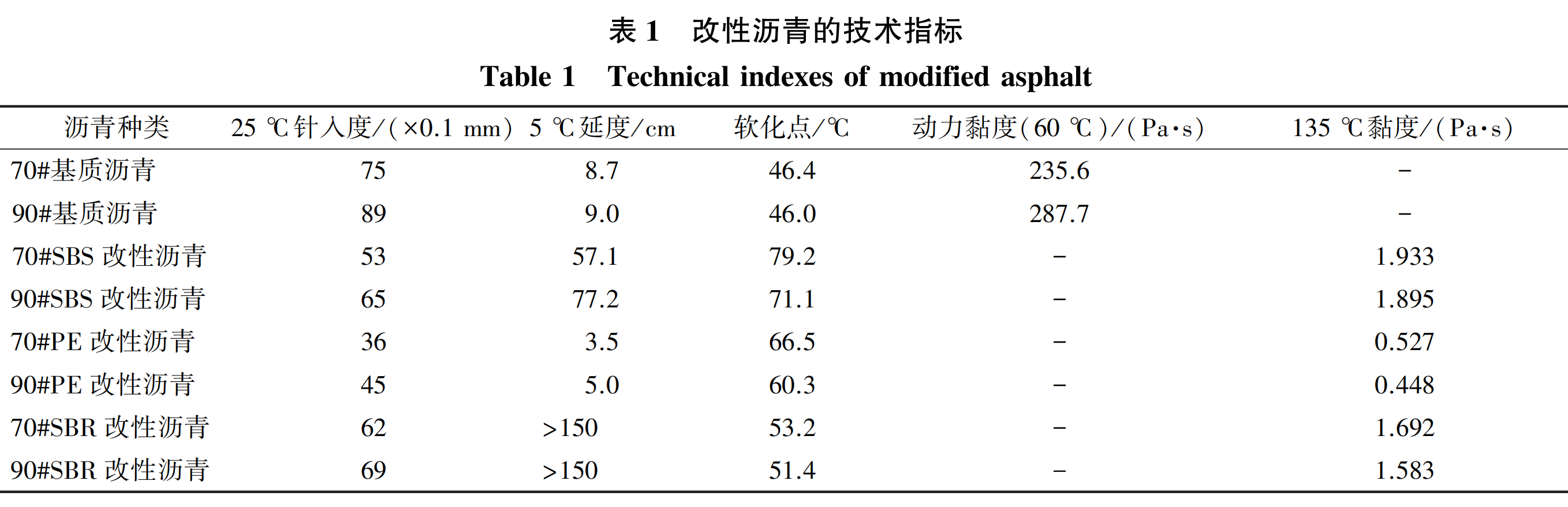

試驗用瀝青為 70＃瀝青和90＃瀝青，對兩種牌號的基質(zhì)瀝青分別加入 ５％ ＳＢＳ 改性劑（質(zhì)量分數(shù)）、５％ ＰＥ 改性劑（質(zhì)量分?jǐn)?shù)）、
３％ ＳＢＲ 改性劑（質(zhì)量分?jǐn)?shù)），通過攪拌機(jī)和高速剪切儀制備得到兩種瀝青牌號下的 ６ 種改性瀝青，基質(zhì)瀝青及 ６ 種改性瀝青的常
規(guī)性技術(shù)指標(biāo)如表 １ 所示。



1、工作電源：AC（220±10%）V50Hz；

2、整機(jī)功耗： ≤700W；

3、溫度分辨率：0.1℃；

4、測量范圍：當(dāng)試樣軟化點≤80℃：5℃～80℃；當(dāng)試樣軟化點＞80℃：32℃～160℃；

5、升溫速率：試驗開始三分鐘后自動調(diào)整至（5±0.5）℃/min；

6、介質(zhì)攪拌：磁力攪拌，攪拌速度為(0～300)轉(zhuǎn)/分鐘；

7、燒杯有效容積： 約1000ml；

8、數(shù)據(jù)顯示：觸摸液晶屏顯示；

9、通訊接口：RS-232C；

10、適用環(huán)境：溫度：15℃～35℃，相對濕度：≤85%；

11、外形尺寸：400mm×300mm×250mm（長×寬×高）。
