瀝青試樣的制備

⑴ 小心加熱樣品，不斷攪拌以防局部過熱，加熱到使樣品能夠流動。加熱時焦油瀝青的加熱溫度不超過軟化點的60℃，石油
          瀝青不超過軟化點的90℃。加熱時間不超過30min。加熱、攪拌過程中避免試樣中進(jìn)入氣泡。

⑵ 將試樣倒入預(yù)先選好的試樣皿中。試樣深度應(yīng)大于預(yù)計貫入深度10mm。同時將試樣倒入試樣皿中。

⑶ 松松地蓋住試樣皿以防灰塵落入。在15℃～30℃室溫下冷卻不少于1.5h(小試樣皿)、2.0h(大試樣皿)或3.0h(特殊試樣皿)。
          然后將試樣皿放入試驗溫度±0.1℃的恒溫水浴中，水面應(yīng)沒過試樣表面10mm以上。并應(yīng)保溫不少于1.5h（小試樣皿）、2h
       （大試樣皿）、2.5h（特殊試樣皿）。

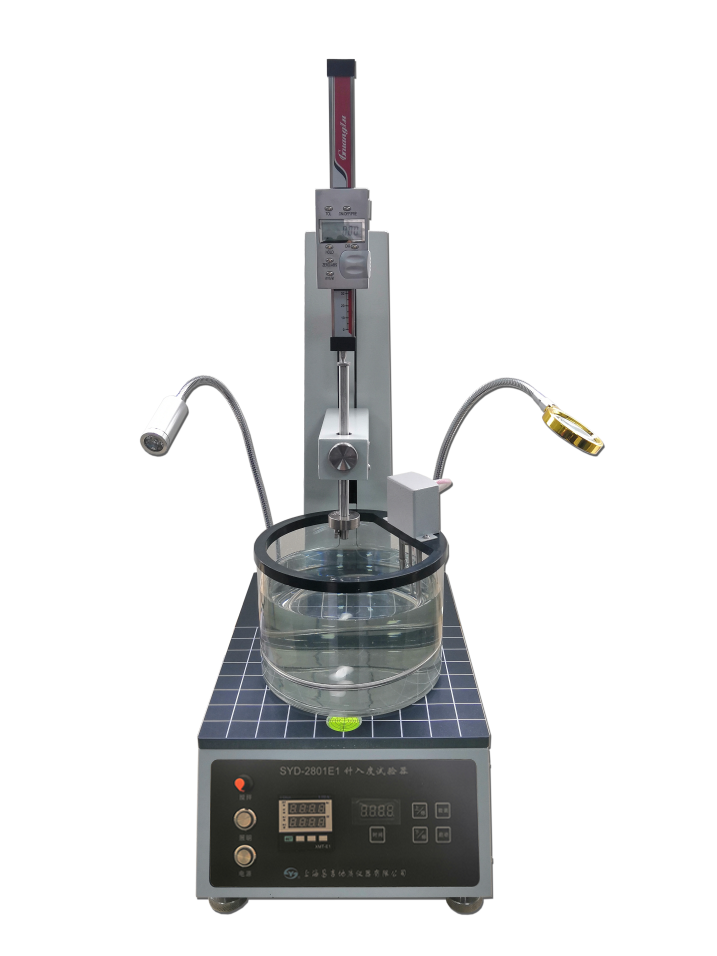

SYD-2801E1型針入度試驗器

一、主要技術(shù)特點

1、采用高精度溫控儀，溫度設(shè)置方便，控溫精度高。

2、配有冷光源和放大鏡，方便使用和操作。

3、配有針入度顯示器，數(shù)據(jù)穩(wěn)定準(zhǔn)確，觀察方便。

4、具有升降架粗調(diào)、細(xì)調(diào)功能，便于針尖對準(zhǔn)試樣平面。

二、主要技術(shù)參數(shù)及指標(biāo)

1、工作電源：AC(220±10％)V 50Hz；

2、測量范圍：(0～600)針入度；

3、分辨率：0.01mm(0.1針入度)；

4、針入時控：5秒、8秒、10秒、12秒、30秒、60秒，時間誤差小于±0.1秒；

5、控溫精度：25℃±0.1℃。
